油循環模溫機的結構功能

2017-07-12 12:44:19 點擊量：1287

油循環模溫機的結構功能

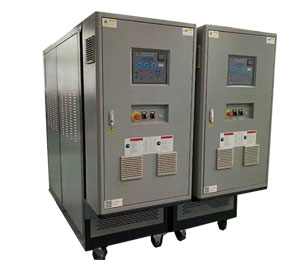

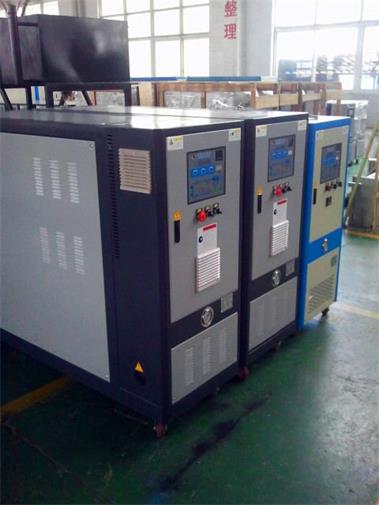

油溫機廠家的油循環模溫機盡管不同型號和功能，其內部的組件也不盡相同，但運行原理和過程是一樣的，都包含有：導熱油循環泵、加熱管、溫度控制模塊、導熱油管路及冷卻水管路、機架等部件。

油循環模溫機的導熱油循環泵是用于驅動導熱油在管路內不斷循環的裝置，一般采用特殊定制的耐高溫泵浦，根據不同的應用溫度，泵浦的類型和結構也會有不同。導熱油循環泵是決定模溫機供油壓力和流量的主要因素，所以也是模溫機的核心部件之一。
油循環模溫機的加熱管是用來加熱導熱油的部件，確保導熱油可以在單位時間內升溫到預設溫度，選用加熱管主要是考慮其功率大小，加熱功率越大，升溫速度也就越快，當然加熱功率并非一味地越高越好，越高的加熱功率需要選用更大規格的線纜及電氣部件，造成機組費用成本升高。
油循環模溫機的油冷卻器：油冷卻器是用來精確調節導熱油溫度的裝置，當模溫機有快速降溫需求的時候，可以將導熱油溫度快速降低到設置溫度，例如在給輥輪輥筒等一些以降溫為主要用途的設備上，油冷卻系統起到了主要作用，通過冷卻水可以將熱量源源不斷地帶走。模溫機冷卻系統采用的最多的是板式換熱器和油冷器兩種類型的換熱器。
油循環模溫機的溫度控制系統：油循環溫度控制機的溫度控制系統包含了很多的電氣配件，例如接觸器、熱過載保護器、溫控表、斷路保護器以及電路板等等，這些部件用于控制泵浦的起停、加熱和冷卻功能的開關以及各種保護功能，構成了模溫機溫度控制的核心部分。
油循環模溫機的管路循環系統：油循環式模溫機的管路主要由循環熱媒體管路和冷卻水管路構成，好的模溫機一般會采用全不銹鋼材質，冷卻水部分采用銅管，質量較差的一些模溫機多采用普通碳鋼材質，雖然短期內使用沒有太大問題，但機組的使用壽命就會打折扣了。

油循環模溫機的機架：機架是承載模溫機所有配件及管路的載體，設計合理的機架可以有效地隔離管路系統傳遞出的熱量，確保電氣的運行環境溫度，并且使用操作、保養維護起來也更為便捷。
